产品特性:
低功耗
比传统显示产品节能30%;
高对比度
对比度最高达5000:1;
高清
超小间距,高像素密度,分辨率可达到1080P以上;
高灰度等级
灰度处理深度达16bit;
高刷新率
刷新频率达到3200Hz以上;
宽视角
水平视角可达160°;
无缝拼接
CNC精细科学数字化加工处理,误差小于0.1MM,真正做到无拼缝;
亮度可调
亮度调节范围广,达到200-1500Lm,满足各种不同环境需要。
1-1、模组参数:
尺寸(W×H×T)
288 mm× 288 mm× 10 mm 封装方式: SMD2020
点间距(mm)
4 mm
像素点(点数/ m2)
62500 点数/m2
分辨率(W×H)
72 点× 72 点
重 量(kg/个)
0.45 kg/个
1-2、管芯参数:
R G B
结构说明:每个像素点内采用 1 红 1 纯绿 1 纯蓝,共 1 颗LED发光管。
专业分析
序号
分析项目
专业分析内容
1
配色分析
为使配色达到最佳的白平衡效果,配色对LED 发光的亮度有严格要求,其中各种颜色亮度的配色比例为: R:G:B/ 3 : 6 : 1
2
项 目
中心波长
亮 度
晶片厂家
测试条件
纯红LED
618 nm - 623 nm
120-143 mcd
国星
25 ℃, 20 mA
纯绿LED
524 nm - 526 nm
425-510 mcd
纯蓝LED
464 nm - 469 nm
106-128 mcd
1-3、箱体参数:
箱体尺寸
576 mm× 576 mm
箱体分辨率
144 点× 144 点
3
厚度
85 mm
4
重量
10.5 kg/箱
1-4、屏体参数:
说 明
技 术 指 标 参 数
1、技术参数
1)最 佳 视距:≥ 4 m
2)最 佳 视角:水平 120 度,垂直 120 度
3)环 境 温度:存贮 - 20 ℃ ~ + 40 ℃,工作 - 20 ℃ ~ + 40 ℃
4)相 对 湿度: 10 %~ 90 %RH
2、供电参数
1)工 作 电压:AC220V±10%,50Hz(三相五线制)
2)屏体平均功耗: 355 W/m2
3)屏体最大功耗: 1100 W/m2

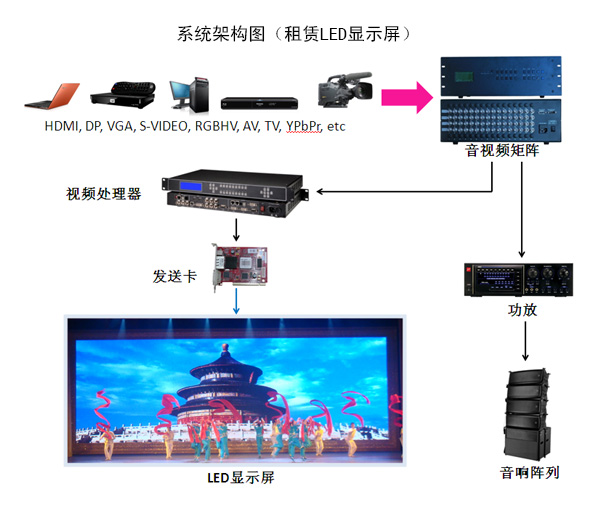

3、控制系统
1)控 制 主机:联想开天主机或同档次计算机以上
2)操 作 系统:WIN 98/ 2000/ NT/XP
3)控 制 方式:同步控制
4)显 示 卡:DVI显卡
5)编 辑 卡:PCTV卡
4、主要技术参数
1)驱 动 器件:采用LED专用驱动器件
2)驱 动 方式: 12 扫, 恒流 驱动
3)换 帧 频率:≥ 120 帧/秒
4)刷 新 频率:≥ 2800 帧/秒(保证画面在摄象机录像时候无抖动)
5)灰度 /颜色:红绿蓝各4096级,可显示16.7M颜色
6)白平衡亮度:≥ 1500 cd/m2
7)亮度调节方式:软件调节100级可调
8)视 频 信号:PAL/NTSC
9)视频输入/输出方式:八路输入/八路输出
10)控制系统采用:PCTV非线性编辑卡+DVI显卡+全彩控制卡+光纤传输
11)对地漏电:<2mA
11)平均无故障时间:≥10000小时
12)寿 命:10万小时
13)平 整 度:任意相邻像素间≤0.5mm,模块拼接间隙<1mm
14)均 匀 性:像素光强、模块亮度均匀
15)电源开关:自动开关
16)开关电源负荷:5V/40A
17)计算机显示模式:1024×768,1280X1024
18)有效通讯距离:≤120m(国标超五类双绞线,无中继
≤300m(多模光纤传输),≤10公里(单模光纤传输),
5、软件
LED通用播放软件(MDK)
6、保护技术
1)防潮、防尘、防腐、防静电、防雷击,同时具有过流、短路、过压、欠压保护功能
2)防水等级: IP20
7、播放内容
文本文件,WORD文件,所有图片文件(BMP/JPG/GIF/PCX...),所有的动画文件(MPG /MPEG/MPV/MPA/AVI/VCD/SWF/RM/RA/RMJ/ASF...)。
8、拼装结构
单元模组化结构设计,屏面采用模组——显示箱体——显示屏组合拼装结构,组装方便。
