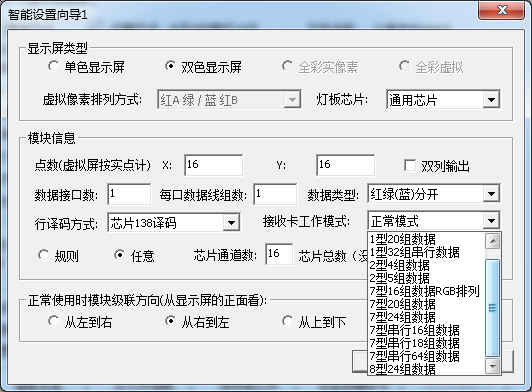

第一步:LED电子屏常规参数信息录入
1、 选择led全彩显示屏类型、如果灯板芯片特殊请根据实际选择;
2、 模块信息指一个模组的各类信息:点数X为模组宽度实际点数、Y为高度的实际点数,数据接口数指一个模组有几根排线输入,数据组数指每根排线
里面有几个红、绿、蓝数据(如果有2个红绿蓝则为2组数据);
3、 数据类型:常规为红绿蓝分开(特殊除外);
4、 行译码方式:室内全彩色以及部分户外全彩色一般都为138译码、静态除外;
5、 接收卡工作模式:常规为正常模式、如采用RV908则为7型24组数据;
6、 芯片通道数:一般室内单双色为8、全彩色恒流芯片都为16;
7、 模块级联反向一般默认为:从右向左;

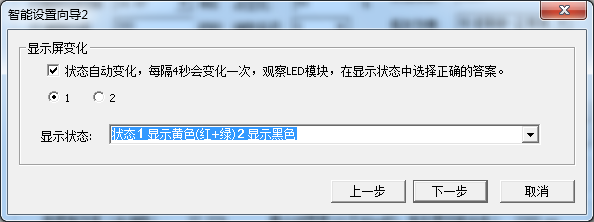

第二步:全彩显示屏变化1:
根据led显示屏的实际变化选择,为了更准确建议取消自动变化。

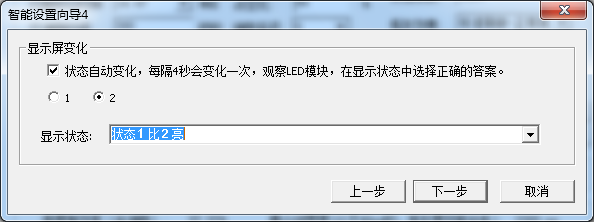

第三步:全彩显示屏变化2:
根据led显示屏的实际变化选择,为了更准确建议取消自动变化。

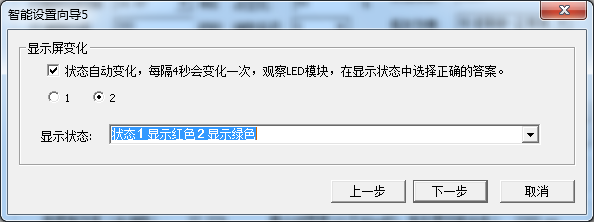

第四步:led屏变化3:
根据led显示屏的实际变化选择,为了更准确建议取消自动变化。

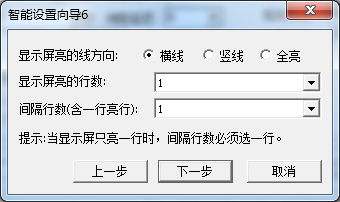

第五步:全彩led显示屏向导:
查看HUB板第一个接口带的第一块LED模组亮的行数、间隔行数(比如中间有3行不亮则选择隔4行、7行不亮则隔8行);

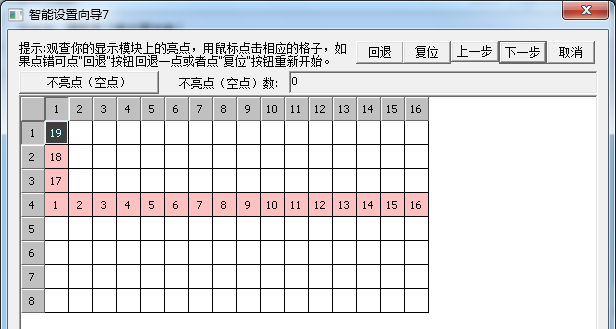

第六步:全彩显示屏智能设置向导:
查看HUB板第一个接口带的第一块LED模组亮的第一个点开始点,然后点完第一个点后led模组上会亮起第二个灯,根据实际亮的点来一步一步点下去,
直到有提示。

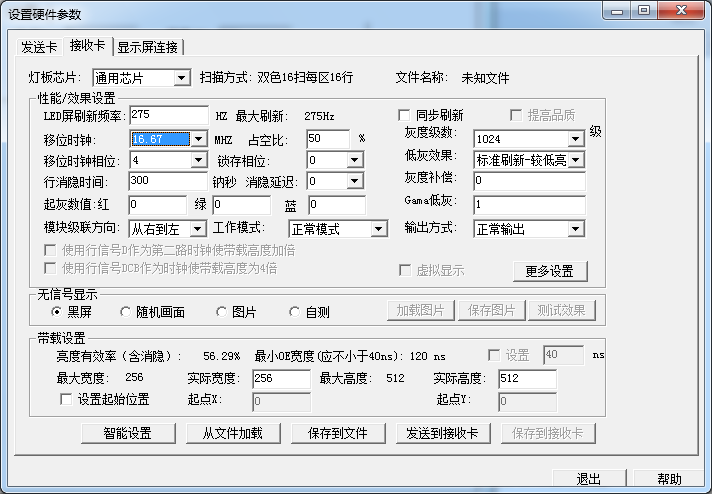

第七步:led屏最后一步也是最重要的一步(关系到最终显示效果):
1、 刷新频率:全彩色至少要300hz以上、单双色在60-75之间就够;
2、 扫描移位时钟:常规设置为16.67即可,此参数根据实际做出相应调整;
3、 行消隐时间:基本上设置300-3000就差不多,如led出现暗亮可以根据实际调整;
4、 灰度等级:全彩色至少1024以上,单双色在256左右即可;
5、 低灰效果:正常选择标准刷新-正常亮,如led出现暗亮可以根据实际调整参数;
6、 实际宽度:一个接收卡带的最多的模组宽度点数;
7、 实际高度:一个接收卡带的最多的模组高度点数;
以上是深圳市三虹科技有限公司为用户整理LED电子显示屏常见的基础知识—全彩显示屏智能设置,如果你想了解led显示屏报价,欢迎您来电获取详细资料
