三虹科技详解LED损坏的原因及保护方法
LED属于电压敏感型的器件,每支LED工作时电流不要超过20mA,超过太多LED就会很容易被烧毁。电流仅是众多对LED危害之一,虽听起来让不了解LED的人感到吃惊,但我们让LED可以在正常情况下使用得到有效保护,其寿命是非常长的。下面三虹科技就为大家详解LED损坏的原因及保护方法。

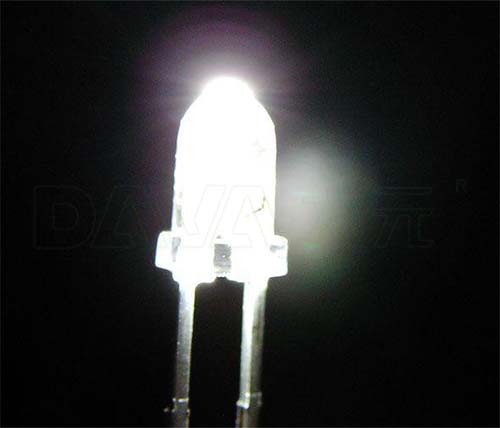

白光LED
一、LED损坏的原因
1、供电电压的突然升高。让供电电源电压突然升高的原因就很多了,例如电源的质量问题,或者用户的不当使用等等原因都可能让供电的电源电压突然升高。
2、线路中某个元件或印制线条或其它导线的短路而形成LED供电通路的局部短路,使这个地方的电压增高。
3、某个LED因为自身的质量原因损坏因而形成短路,它原有的电压降就转嫁到其它LED上。
4、灯具内的温度过高,使LED的特性变坏。
5、灯具内部进了水,水是导电的。
6、在装配的时候没有做好防静电的工作,使LED的内部已经被静电所伤害。尽管施加的是正常电压和电流值,也是极易造成LED的损坏。
这些原因都会造成LED电流的明显大幅上升,很快LED的芯片就会因为过热而被烧毁。根据我们的经验,LED烧毁后多数是两极短路,少部分是断路。每支LED约有3.2V左右的压降,它烧毁后若是断路这串LED就不发光了。若是短路这个电压就转给了其它的LED,造成其它LED的更大电流,其它LED就会更快的被烧毁,甚至危急电源。本来是小损坏就极容易的造成大事故。LED一般安装在高处,安装的时候就不容易,要维修就更难。所以LED的保护是实际的需求,但目前没有被大家重视,也是很多人无奈没有办法处理的难题。

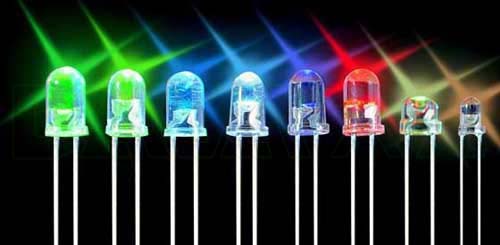

全彩LED灯珠
二、怎么对LED来进行保护
对LED的保护我们首先想到的是用保险管,但保险管是一次性的,而且反应速度也太慢,既效果差实际使用也很麻烦,所以保险管不适宜用于现在LED灯成品中,因为LED灯现在主要是在城市的光彩工程和亮化工程。针对这种实际的需求,我们做了大量的实验,并根据工程的要求总结出了LED保护电路要有的特点,它很苛刻:在超出正常使用电流时能立即启动保护,让LED的供电通路就被断开,使LED和电源都能得到保护,在整个灯正常后又能够自动恢复供电,不影响LED工作,关键是因为它是民用产品,所加的电路不能太复杂体积不能太大,成本要低。这些要求都是互相矛盾,互相制约的,实现起来很困难。 1、我们可以选择使用瞬态电压抑制二极管(简称TVS)。瞬态电压抑制二极管是一种二极管形式的高效能保护器件。当它的两极受到反向瞬态高能量冲击时,能以10的负12次方秒极短时间的速度,使自己两极间的高阻立即降低为低阻,吸收高达数千瓦的浪涌功率,把两极间的电压箝位在一个预定的电压值,有效的保护了电子线路中的精密元器件。瞬态电压抑制二极管具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差一致性好、箝位电压较易控制、无损坏极限、体积小等优点。
但是在实际使用中发现不是很理想。首先是要寻找满足要求电压值的TVS器件很不容易。TVS器件主要应用于防雷和避雷,以及220V以上的过电压吸收等,而LED灯的供电电压一般是24V或12V,这种电压值的TVS成品很少,试验不好进行。同时我们知道:LED光珠的损坏主要是因为电流过大使芯片内部过热造成的。TVS只能探测过电压不能探测过电流。过电压肯定是过电流的原因,但是要选择合适的电压保护点很难掌握,这种器件就无法生产也就很难在实际中使用。
2、我们可以选择自恢复保险管。自恢复保险管又称为高分子聚合物正温度热敏电阻PTC,是由聚合物与导电粒子等构成。在经过特殊加工后,导电粒子在聚合物中构成链状导电通路。当正常工作电流通过(或元件处于正常环境温度)时,PTC自恢复保险丝呈低阻状态;当电路中有异常过电流通过(或环境温度升高)时,大电流(或环境温度升高)所产生的热量使聚合物迅速膨胀,也就切断了导电粒子所构成的导电通路,PTC自恢复保险丝呈高阻状态;当电路中过电流(超温状态)消失后,聚合物冷却,体积恢复正常,其中导电粒子又重新构成导电通路,PTC自恢复保险丝又呈初始的低阻状态。在正常工作状态自恢复保险管的发热很小,在异常工作状态它的发热很高阻值就很大,也就限制了通过它的电流,从而起到了保护作用。它的体积小,成本低,可反复使用,实现了保护的自动启动自动退出;它是固态封装耐冲击不容易被损坏;我们在实际的测试中发现:由于它是热敏感器件,受温度的影响很大,由于PTC封装在灯具的内部,光珠肯定要发热就要影响PTC的工作性能。对已经确定的灯具可以通过试验来选择PTC,比较可靠的使用方法是让它远离发热的灯珠。
自然界中的每一件东西都有其固有属性,我们只有深入了解了,才能很很好地利用它。以LED为例,我们只有找到造成LED损坏的原因后,对之使用有效的保护方法,才能使其寿命更长。
