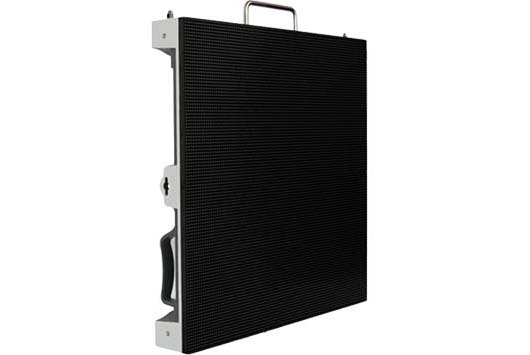

• 户内PH3显示屏

〖户内PH3显示屏〗项目提要

更新:2016-9-5 21:32:32   点击:

户内PH3显示屏是由三虹科技高清室内LED显示屏,因其具有高刷新、高灰阶、高亮度利用率、无残影、低功耗、低EMI的特点,室内应用不反光,其轻便超薄、精度高,占用运输及使用空间小、静音且高效散热好等优势深得客户信赖。



产品型号: PH3 像素点距: 3  mm
像素组成: 1红1绿1蓝 产品亮度: ≥1500   CD/m2
像素密度: 3-110   点/平方米  最大功率: 1000  W/m²

上一篇:猫台鹰DJ酒吧屏

下一篇:LED灯箱屏

在线订购

  • 功能介绍
  • 产品参数
  • 系统架构
  • 配套产品
  • 同类产品



产品特性:

  • 1、采用SMD三合一技术,使得屏在使用时具备超宽视角和更好表面平整度及稳定性
  • 2、RGB深层灰度处理,色彩丰富,画质高清细腻
  • 3、支持逐点校正功能,保证使用过程中颜色和亮度的一致性
  • 4、全防水可裸装,大幅降低钢结构及包边成本
  • 5、集成化梳理式散热模块,接插件少,稳定可靠
  • 6、精准、快捷、灵活的定位式安装,能有效应对不同的安装环境
  • 7、屏体内部固定加强筋板,抗拉防震,自行散热,寿命长达十年
  • 8、规模化生产、成熟的工艺、优质的原材料,品质稳定可靠
  • 9、接插件选用专业级的航空插头,品质安全有保证
  • 10、系列齐全,可量身定制,满足客户不同需求
  • 应用范围:适用于酒吧、剧场剧院、多功能展示厅、咖啡厅、酒店、舞台演出、音乐厅、商业大厦、机场、车站、大型商场等场所





低功耗

比传统显示产品节能30%;

LED高清电视墙(DV-P2.5)应用案例

高对比度

对比度最高达5000:1;




高清

超小间距,高像素密度,分辨率可达到1080P以上;




高灰度等级

灰度处理深度达16bit;

高刷新率

刷新频率达到3200Hz以上;




宽视角

水平视角可达160°;

无缝拼接

CNC精细科学数字化加工处理,误差小于0.1MM,真正做到无拼缝;




亮度可调

亮度调节范围广,达到200-1500Lm,满足各种不同环境需要。



户内PH3显示屏参数定义

户内PH3显示屏管芯参数

(1)结构示意图



结 构 说明:每像素点采用1红1绿1蓝共三颗LED表贴发光管

灯管封装为:SMD2020

(2)专业分析

序号

分析项目

专业分析内容

1

配色分析

为使配色达到最佳的白平衡效果,配色对LED 发光的亮度有严格要求,其中各种颜色亮度的配色

比例为: R:G:B/3:6:1。

2

项  目

中心波长

晶片厂家

纯红LED

620nm-625nm

乾照

纯绿LED

520nm-525nm

华灿

纯蓝LED

465nm-470nm

华灿


户内PH3显示屏技术指标

1、显示屏整屏

最佳视距:3 - 110m

视角: 水平120°,垂直60°

存贮温度: -40℃ ~ +85℃

工作温度:-20℃ ~ +50℃

相对湿度:10%~95%

2、供电

工作电压: 220V±15%

平均功耗:480W/m2

最大功耗:1000W/m2

3、控制系统

控制主机:联想开天主机或同档次计算机以上

操作系统:WIN 98/ 2000/ XP

控制方式:同步控制

显卡:DVI显卡

4、主要技术参数

1)驱动器件:采用LED专用驱动器件

2)驱动方式:恒流驱动

3)刷新频率:≥1500Hz

4)帧频: ≥60Hz

5)对比度/颜色:4096级   可以显示:4096*4096*4096种颜色

6)亮度:≥1500cd/m2

7)亮度调节方式:软件16级可调

8)视频信号:RF、S-Video、RGB、RGBHV、YUV、YC、COMPOSITION等

9)控制系统采用:PCTV卡+DVI显卡+主控卡+光纤传输(可选)

10)平均无故障时间:10000小时

11)寿命:10万小时

12)平整度:任意相邻像素间≤0.5mm;单元板拼接间隙<1mm ;

13)均匀性:像素光强、单元板亮度均匀

14)杂点率:<0.0001

15)电源开关:自动开关

16)开关电源负荷:5V/40A、5V/30A

17)计算机显示模式:1024×768

18)有效通讯距离:网线100m(无中继),多模光纤500m,单模光纤20km

5、软件

LED演播室(MDK)

6、保护技术

防潮、防尘、防腐、防静电,同时具有过流、短路、过压、欠压保护功能。

7、播放内容

文本文件,WORD文件,所有图片文件(BMP/JPG/GIF/PCX...),所有的动画文件(MPG /MPEG/MPV/
MPA/AVI/VCD/SWF/RM/RA/RMJ/ASF...)。

8、拼装结构

单元模组化结构设计,屏面采用单元板—显示箱体—显示屏组合拼装结构,组装方便。



解决方案优点:

1、主要应用在高档娱乐迪厅、大型歌舞晚会、时装发布会、户外广告招牌、大厦幕墙等场所。
2、主要应用于影视演播厅数字舞台作为舞台背景,是一种能够呈现虚拟景象与色彩效果的多媒体LED显示系统。
3、不但安装、拆卸方便快捷,更具有成本优势,适合大面积制造舞台背景。
4、通普LED舞台屏表现的景物形象逼真、抽象画面,可营造出梦幻效果。
5、配有专业音视频处理系统,支持舞台上多种信号的处理,从信号处理上保证了质量,使得播放高保真的图像信号成为可能.
6、具有双网线热备份功能,两台电脑同时控制一块屏,当一台电脑出现问题时,另一台电脑自动接替,确保显示屏正常工作。
