〖P5户外表贴全彩LED显示屏〗项目提要

更新:2016-9-3 15:50:14   点击:

P5户外表贴全彩LED显示屏是行业较早的一批用于室外的户外表贴LED显示屏。P5表贴全彩LED显示屏厂家三虹科技产品参数齐全,因生产的P5户外LED显示屏价格合理,工程人员技术过硬,深得客户依赖。



产品型号: P5 像素点距: 5  mm
像素组成: 1红1绿1蓝 产品亮度: ≥5500   CD/m2
像素密度: ≥5   点/平方米  最大功率: 1140  W/m²

上一篇:P6户外表贴全彩LED显示屏

下一篇:PH7.62三合一室内全彩LED显示屏

在线订购

  • 功能介绍
  • 产品参数
  • 系统架构
  • 配套产品
  • 同类产品



产品特性:

● 采用行业内防水防紫外线最好的户外SMD三合一技术,使得屏在使用时具备超宽视角和更好表面平整度及稳定性。
● RGB深层灰度处理,色彩丰富,画质高清细腻。
● 支持逐点校正功能,保证使用过程中颜色和亮度的一致性。
● 内部固定加强筋板,抗拉防震,自行散热,寿命长达十年。
● 精准、快捷、灵活的定位式安装,能有效应对不同的安装环境。
● 拥有IP65的防护等级,无惧任何恶劣天气。
● 系列齐全,可量身定制,满足客户不同需求。
● 接插件选用专业级的航空插头,品质安全有保证。
● 优质的原材料、成熟的工艺、规模化生产,品质稳定可靠。


节能
独有专利的节能设计,比传统显示产品节能50%以上;

高防护
高耐候性,防护等级前后IP65;

超稳定
电源信号双备份,为不间断使用保驾护航;

无缝拼接
精加工的标准箱体,箱体记无明显拼缝;

标准化
采用标准化模组和箱体,安装快捷方便,出货迅速;

亮度可调
最高亮度可达12000nits

易维护

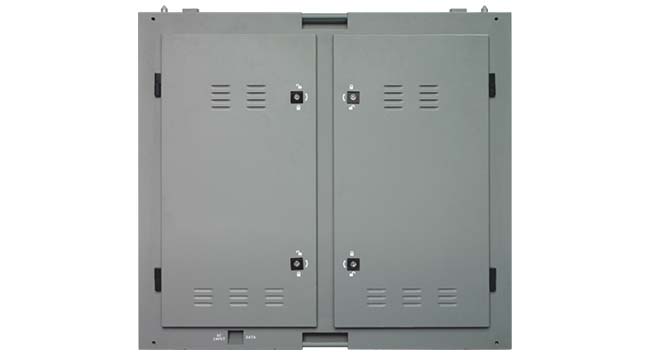

箱体后开门设计,可模组前/箱体后维护;






P5户外表贴全彩LED显示屏参数

1-1、模组参数:

尺寸(W×H×T)

 160  mm× 80  mm× 12  mm

点间距(mm)

 5  mm

像素点(点数/ m2)

 40000  点数/m2

分辨率(W×H)

 32  点× 16  点

重 量(kg/个)

 0.152  kg/个


1-2、管芯参数:

1R1G1B

结构说明:每个像素点内采用 1 红 1 纯绿 1 纯蓝,共 1 颗LED发光管。

专业分析

序号

分析项目

专业分析内容

1

配色分析

为使配色达到最佳的白平衡效果,配色对LED 发光的亮度有严格要求,其中各种颜色亮度的配色比例为: R:G:B/ 3  : 6  : 1

2

项  目

中心波长

亮  度

晶片厂家

测试条件

纯红LED

 625  nm  -  630  nm

 400  mcd

  雷曼

 25  ℃,  20  mA

纯绿LED

 525  nm  -  530  nm

 1000  mcd

  雷曼

 25  ℃,  20  mA

纯蓝LED

 470  nm  -  475  nm

 250  mcd

  雷曼

 25  ℃,  20  mA


1-3、屏体参数:

说  明

技 术 指 标 参 数

1、技术参数

1)最 佳 视距:≥ 5  m

2)最 佳 视角:水平 120  度,垂直 120  度

3)环 境 温度:存贮 - 20  ℃ ~ + 40  ℃,工作 - 20  ℃ ~ + 50  ℃

4)相 对 湿度: 10  %~ 90  %RH

2、供电参数

1)工 作 电压:AC220V±10%,50Hz(三相五线制)

2)屏体平均功耗: 300  W/m2

3)屏体最大功耗: 1140  W/m2

3、控制系统

1)控 制 主机:联想开天主机或同档次计算机以上

2)操 作 系统:WIN 98/ 2000/ NT/XP

3)控 制 方式:同步控制

4)显  示  卡:DVI显卡

5)编  辑  卡:PCTV卡

4、主要技术参数

1)驱 动 器件:采用LED专用驱动器件

2)驱 动 方式: 1/8  扫, MBI5024  驱动

3)换 帧 频率:≥ 60  帧/秒

4)刷 新 频率:≥ 480  帧/秒(保证画面在摄象机录像时候无抖动)

5)灰度 /颜色:红绿蓝各1024级,可显示16.7M颜色

6)白平衡亮度:≥ 5500  cd/m2

7)亮度调节方式:软件调节100级可调

8)视 频 信号:PAL/NTSC

9)视频输入/输出方式:八路输入/八路输出

10)控制系统采用:PCTV非线性编辑卡+DVI显卡+全彩控制卡+光纤传输

11)对地漏电:<2mA

11)平均无故障时间:≥10000小时

12)寿    命:10万小时

13)平 整 度:任意相邻像素间≤0.5mm,模块拼接间隙<1mm

14)均 匀 性:像素光强、模块亮度均匀

15)电源开关:自动开关

16)开关电源负荷:5V/40A

17)计算机显示模式:800×600,1024×768

18)有效通讯距离:≤120m(国标超五类双绞线,无中继

≤300m(多模光纤传输),≤10公里(单模光纤传输),

5、软件

LED通用播放软件(MDK)

6、保护技术

1)防潮、防尘、防腐、防静电、防雷击,同时具有过流、短路、过压、欠压保护功能

2)防水等级: IP65

7、播放内容

文本文件,WORD文件,所有图片文件(BMP/JPG/GIF/PCX...),所有的动画文件(MPG /MPEG/MPV/MPA/AVI/VCD/SWF/RM/RA/RMJ/ASF...)。

8、拼装结构

单元模组化结构设计,屏面采用模组——显示箱体——显示屏组合拼装结构,组装方便。
