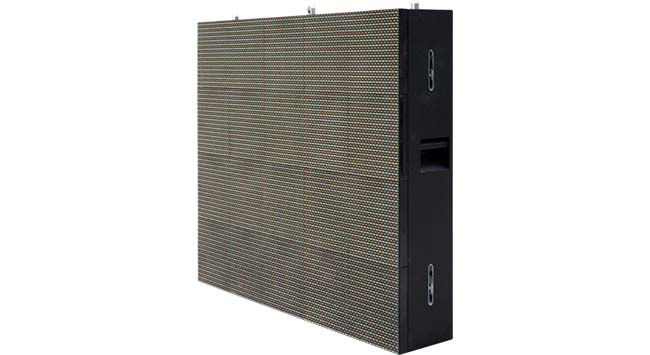

P7.62室内LED显示屏是目前性价比极高的室内LED显示屏。.三虹科技P7.62三合一室内全彩LED显示屏具有散热良好，超高亮、低衰减、高可靠性、一致性好、高耐候性、效果无颗粒状，匀色性较好，无马赛克现象、多层电路板结构设计，电流分布均匀，功耗小、散热快，有效延长屏的寿命，可靠性高。被广泛应用演播室，酒吧，舞台，剧院，学校，会议室，酒店宴会厅等应用领域等。
产品特性：
1.散热良好.
2.超高亮、低衰减、高可靠性、一致性好、高耐候性.
3.效果无颗粒状，匀色性较好，无马赛克现象；
4.多层电路板结构设计，电流分布均匀，功耗小、散热快，有效延长屏的寿命，可靠性高；
|
|
节能 不需要借助外力进行散热，减小能耗； |
|
高对比度 对比度最高达5000:1 |
|
|
超稳定 电源信号双备份，为不间断使用保驾护航； |
|
无缝拼接 精加工的标准箱体，箱体记无明显拼缝； |
|
|
高刷新率 刷新频率达到3200Hz以上； |
|
易维护 可在模组前进行拆装维护，维护速度比传统产品提升倍以上，大大缩短了维护时间； |
应用场所：
演播室，酒吧，舞台，剧院，学校，会议室，酒店宴会厅等应用领域等。
PH 7.62三合一室内全彩LED显示屏技术参数
1-1、模组参数：
|
尺寸（W×H×T） |
244 mm× 122 mm× 15 mm 封装方式： SMD3528 |
||
|
点间距（mm） |
7.62 mm |
像素点（点数/ m2） |
17222 点数/m2 |
|
分辨率（W×H） |
32 点× 16 点 |
重 量（kg/个） |
0.228 kg/个 |
1-2、管芯参数：
|
1R1G1B |
结构说明：每个像素点内采用 1 红 1 纯绿 1 纯蓝，共 1 颗LED发光管。 |
||||
|
专业分析 |
|||||
|
序号 |
分析项目 |
专业分析内容 |
|||
|
1 |
配色分析 |
为使配色达到最佳的白平衡效果，配色对LED 发光的亮度有严格要求，其中各种颜色亮度的配色比例为: R:G:B/ 3 : 6 : 1 |
|||
|
2 |
项 目 |
中心波长 |
亮 度 |
晶片厂家 |
测试条件 |
|
纯红LED |
620 nm - 625 nm |
169-213 mcd |
光磊+士兰 |
25 ℃, 20 mA |
|
|
纯绿LED |
520 nm - 524 nm |
709-893 mcd |
光磊+士兰 |
25 ℃, 20 mA |
|
|
纯蓝LED |
469 nm - 473 nm |
81-102 mcd |
光磊+士兰 |
25 ℃, 20 mA |
|
1-3、屏体参数：
|
说 明 |
技 术 指 标 参 数 |
|
1、技术参数 |
1）最 佳 视距：≥ 7 m 2）最 佳 视角：水平 120 度，垂直 120 度 3）环 境 温度：存贮 - 20 ℃ ～ + 40 ℃，工作 - 20 ℃ ～ + 40 ℃ 4）相 对 湿度： 10 %～ 90 %RH |
|
2、供电参数 |
1）工 作 电压：AC220V±10％，50Hz（三相五线制） 2）屏体平均功耗： 260 W/m2 3）屏体最大功耗： 650 W/m2 |
|
3、控制系统 |
1）控 制 主机：联想开天主机或同档次计算机以上 2）操 作 系统：WIN 98/ 2000/ NT/XP 3）控 制 方式：同步控制 4）显 示 卡：DVI显卡 5）编 辑 卡：PCTV卡 |
|
4、主要技术参数 |
1）驱 动 器件：采用LED专用驱动器件 2）驱 动 方式： 1/8 扫， MBI5020 驱动 3）换 帧 频率：≥ 120 帧/秒 4）刷 新 频率：≥ 400 帧/秒（保证画面在摄象机录像时候无抖动） 5）灰度 /颜色：红绿蓝各1024级，可显示16.7M颜色 6）白平衡亮度：≥ 1000 cd/m2 7）亮度调节方式：软件调节100级可调 8）视 频 信号：PAL/NTSC 9）视频输入/输出方式：八路输入/八路输出 10）控制系统采用：PCTV非线性编辑卡＋DVI显卡＋全彩控制卡＋光纤传输 11）对地漏电：＜2mA 11）平均无故障时间：≥10000小时 12）寿 命：10万小时 13）平 整 度：任意相邻像素间≤0.5mm，模块拼接间隙<1mm 14）均 匀 性：像素光强、模块亮度均匀 15）电源开关：自动开关 16）开关电源负荷：5V/40A 17）计算机显示模式：800×600，1024×768 18）有效通讯距离：≤120m（国标超五类双绞线，无中继 ≤300m（多模光纤传输），≤10公里（单模光纤传输）， |
|
5、软件 |
LED通用播放软件（MDK） |
|
6、保护技术 |
1）防潮、防尘、防腐、防静电、防雷击，同时具有过流、短路、过压、欠压保护功能 2）防水等级： IP20 |
|
7、播放内容 |
文本文件，WORD文件，所有图片文件（BMP／JPG／GIF／PCX．．．），所有的动画文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）。 |
|
8、拼装结构 |
单元模组化结构设计，屏面采用模组——显示箱体——显示屏组合拼装结构，组装方便。 |
